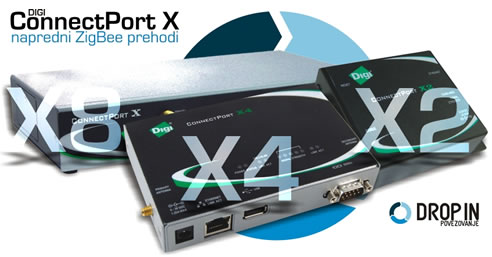

Družina DIGI ConnectPort X - ZigBee PAN - WAN prehodi

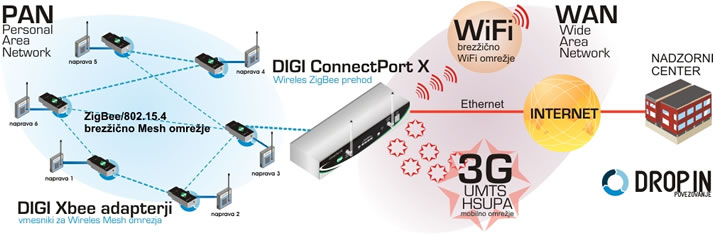

Digi ConnectPort X je družina brezžičnih prehodov, namenjenih izgradnji zanesljivega hrbteničnega omrežja za IP povezovanje naprav v PAN (Personal Area Network) omrežju. Prehodi ConnectPort X predstavljajo temeljni kamen Digijeve rešitve za napredno povezljivost dislociranih naprav - Drop-In (klikni za več podatkov), ki postavlja nove standarde za povezovanje v okoljih, kjer ni prisotna žična infrastruktura. ConnectPort X prehodi se v Drop-In omrežju uporabijo za upravljanje naprav, opremljenih z ZigBee vmesniki in njihovo povezavo v centralno IP omrežje, torej vezni člen med lokalnimi ZigBee in oddaljenimi nadzornimi okolji. Prehodi vsebuje integriran ZigBee/802.15.4 vmesnik, preko katerega jim je omogočen nadzor nad lokalnim ZigBee Mesh omrežji. Skupne lastnosti prehodov je velika zanesljivost in trpežnost, popolna varnost prenosov (vgrajeni IPSec in SSL VPN tuneli, 128bitna AES zaščita v mesh omrežju), robustno kovinsko ohišje, širok temperaturni razpon delovanja, številne možnosti razširitve in podpora za Python razvojno okolje. Družina obsega tri člane. Najzmogljivejši je ConnectPort X8, ki vsebuje dve PCIe modulski reži, namenjeni vgradnji mobilnih 3G ali WiFi modemov, preko katerih poteka povezava do centralne nadzorne lokacije. Omogočena je tudi vgradnja GPS modula in lokalne diskovne enote. Prehod vsebuje en Ethernet vhod, namenjen povezavi na žično hrbtenično omrežje, en RS232 vhod za povezavo naprav z serijskim portom, dva USB vhoda za povezavo dodatnih naprav (npr. kamera, tipkovnica, memory stick, PDA...) in Senzor port, za priklop nadzornih senzorjev iz družine Digi WatchPort. Drugi predstavnik družine je ConnectPort X4, ki vsebuje eno PCIe modulsko režo za vgradnjo mobilnih 3G ali WiFi modemov. Omogočena je tudi vgradnja zunanjega GPS sprejemnika. Prehod vsebuje en Ethernet vhod, en RS232 vhod in en USB vhod. Tretji prehod je ConnectPort X2, najpreprostejši predstavnik družine. Glede na izvedbo vsebuje en Ethernet vhod ali brezžični WiFi modem, ki ju uporabimo za povezavo na hrbtenično IP omrežje. Drop-In povezovanje omogoča popolno obvladovanje do sedaj nepovezanih dislociranih naprav in skupin naprav, s čimer izničimo potrebo po fizični prisotnosti na sami lokaciji. Ciljne aplikacije so energetika, upravljanje in avtomatizacija stavb, varnostne rešitve, igralništvo, upravljanje trgovin, promet ter številne druge.
 |
 |
Letak |
|
|
|
|
Kaj je Digi Drop-In |
|
Več podatkov o revolucionarnem sistemu povezovanja in upravljanja dislociranih naprav
|
|
Primerjalna tabela |
|
Primerjalna tabela z glavnimi lastnostmi ConnectPort X prehodov
|
|
DIGI ConectWare Manager ™ |
|
Sistem za centralizirano upravljanje Drop-In naprav in omrežji
|
|
Vgrajena podpora za Python |
|
|
|
|
Povezava do strani proizvajalca |
|
|
|
|
Prikaz delovanja |
 |

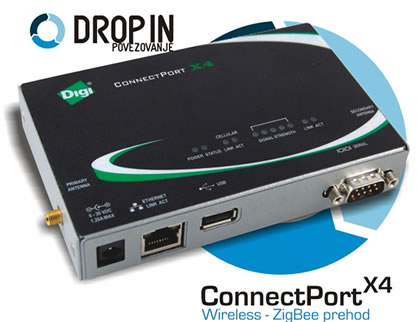

Digi ConnectPort X4 |
: |

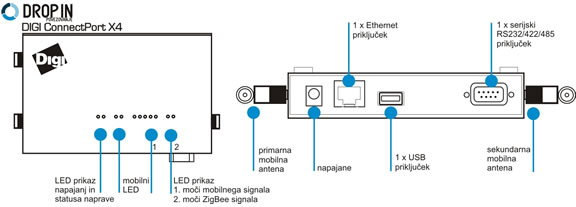

ConnectPort X4 je centralna kontrolna enota za postavitev zmogljivih Drop-In omrežji. Vsebuje integriran ZigBee/802.15.4 vmesnik, preko katerega ji je omogočen nadzor in upravljanje lokalnega ZigBee Mesh omrežja (PAN). Preko vgrajenega PCIe modulska slota, ki se uporabi za vgradnjo mobilnih 3G ali WiFi modemov, poteka povezava do centralne nadzorne lokacije (WAN). Omogočena je tudi vgradnja GPS modula in lokalne diskovne enote. PCIe moduli so popolnoma fleksibilni in omogočajo nastavitev glede na zahteve okolja in aplikacije. Prehod ima vgrajen en Ethernet vhod, namenjen povezavi na žično hrbtenično omrežje, en RS232 vhod za povezavo naprav z serijskim portom in en USB vhod za povezavo dodatnih naprav (npr. kamera, tipkovnica, memory stick, PDA...). Sistem nudi popolno podporo za programsko okolje Python (www.python.org) in preko njega možnost programskega prilagajanja zahtevam okolja.
|
 |

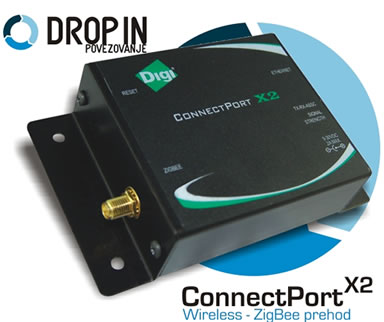

Digi ConnectPort X2 |
 |

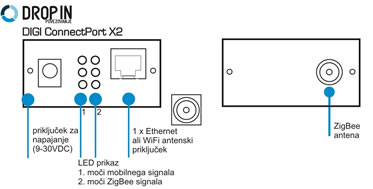

ConnectPort X2 je centralna kontrolna enota za postavitev zmogljivih Drop-In omrežji. Vsebuje integriran ZigBee/802.15.4 vmesnik, preko katerega ji je omogočen nadzor in upravljanje lokalnega ZigBee Mesh omrežja (PAN). Povezovanje do centralne nadzorne lokacije (WAN) potega preko vgrajenega WAN vhoda ali brezžičnega WiFi omrežja. Glede na izvedbo ima prehod ima vgrajen en Ethernet ali WiFi vhod.. Sistem nudi popolno podporo za programsko okolje Python (www.python.org) in preko njega možnost programskega prilagajanja zahtevam okolja.
|
 |
Naprave za Drop-in povezovanje |
|
