Drop-In povezovanje

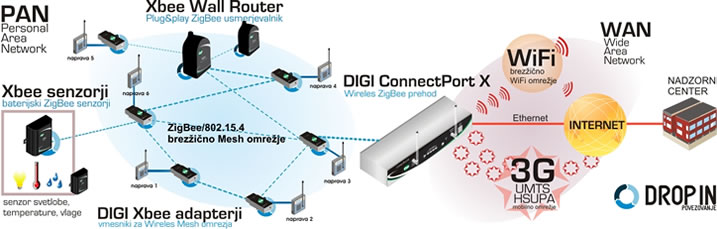

Drop-In pomeni novo paradigmo pri povezovanju naprav na izoliranih in težko dostopnih lokacijah, saj omogoča eleganten in cenovno ugoden vnos mrežne inteligence prostorsko razdrobljenim in nepovezanim napravam. Tako postavlja nove standarde za povezovanje naprav v okoljih, kjer ni prisotna žična infrastruktura, saj povezuje lokalna PAN (Personal Area Network) na WAN (Wide Area Network) nadzorna okolja. Drop-In je edini sistem, ki izniči lokalne omejitve brezžičnega standarda za povezovanje naprav ZigBee/802.15.4, saj omogoča oddaljeni nadzor lokalnega ZigBee omrežja. Kako sistem deluje? Naprave kot so senzorji, števci, alarmi, kontrolerji ter številne druge, se s pomočjo XBee adapterjev povezujejo v ZigBee 802.15.4 Mesh omrežja. Preko njih je omogočen popoln nadzor in upravljanje priključenih naprav. Podatki se brezžično zbirajo v kontrolnih enotah - ConnectPort X prehodih in se preko 3G mobilnega, Wi-Fi ali Ethernet omrežja posredujejo v kontrolni center, kjer poteka oddaljeni nadzor in upravljanje. Za razširitev dosega Drop-In omrežja in pokritje črnih točk uporabimo XBee Wall Router, za merjenje lastnosti okolja pa XBee Senzorje.
Vse Drop-In naprave so na voljo v dveh izvedbah, s podporo dvema medsebojno nezdružljivima ZigBee standardoma (ZNet 2.5 ali 802.15.4). Standard 802.15.4 podpira mrežni arhitekturi Point to Point in Point to Multipoint, medtem ko standard ZNet 2.5 dodatno podpira tudi funkcionalnost Mesh (posredovanje ZigBee signala med napravami). Pomembne razlike pri različnih standardih so tudi glede dometa in oddajne moči signala. XBee 802.15.4 adapterji imajo domet 30 m v zaprtih in 100 m v odprtih prostorih (zunaj), ter oddajno moč 1mW; XBee 802.15.4 PRO adapterji 100m v zaprtih in 1,6 km v odprtih prostorih (zunaj), ter oddajno moč 60mW, medtem ko imajo XBee ZNet 2.5 adapterji domet 40 m v zaprtih in 120 m v odprtih prostorih (zunaj), ter oddajno moč 2mW. Uporabniki se morajo glede na svoje potrebe predhodno odločiti za eno od obeh platform.
Omreženje obsoječin naprav, postavitev novega ad-hoc omrežja in dodajanje naprav v obstoječega, je z Drop-In rešitvami izredno preprosto. Drop-In povezovanje omogoča popolno obvladovanje do sedaj nepovezanih dislociranih naprav, skupin naprav in celotnih lokacij, s čimer izničimo potrebo po fizični prisotnosti na lokaciji namestitve. Ciljne aplikacije so energetika, upravljanje in avtomatizacija stavb, varnostne rešitve, igralništvo, upravljanje trgovin, promet ter številne druge. Drop-In omrežja omogočajo podjetjem izgradnjo novih aplikacij, ter s tem sveže vire dohodkov, obenem pa prinašajo številne prednosti končnim uporabnikom.
Za razvijalce, ki želite vstopiti v razburljiv svet Drop-In komunikacij smo pripravili poseben paket - XBee Starter Kit, ki vsebuje vse kar potrebujete za eleganten začetek.
 |
 |
Več o Drop-In povezovanju |
|
|
|
Naprave za Drop-In povezovanje |
|
|
|
Vgrajena podpora za Python |
|
|
|
|
Povezava do strani proizvajalca |
|
|
|
|
Prikaz delovanja |
||||
|
||||
Primeri Drop-In aplikacij |
||||
 |

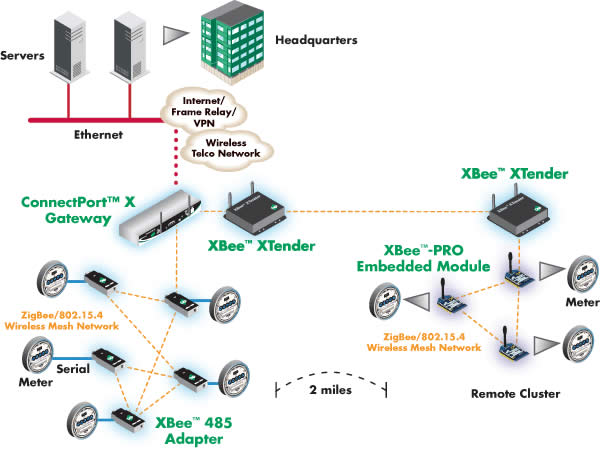

Avtomatično odčitavanje števcev (AMR)Problem: Podjetje za distribucijo električne energije uporablja dial-up AMR sistem za svoje večje komercijalne uporabnike, ki kupujejo presežke energije za lastne potrebe in za shranjevanje. Sistem je nezanesljiv in obenem zelo težko razširljiv. Podjetje si obenem želi dostavo novih tehnologij, ki bodo omogočile napredni nadzor nad upoštevanjem varnostnih predpisov. Rešitev: Električni merilci in generatorji se povežejo v Mesh omrežje z pomočjo XBee adapterjev. ConnectPort X prehod omogoča neposredni prenos odčitanih podatkov od naprav na lokacijah preko mobilnega omrežja do centralne aplokacije v IT oddelku elektro distribucijskega podjetja. Prednosti:
|
|||
 |

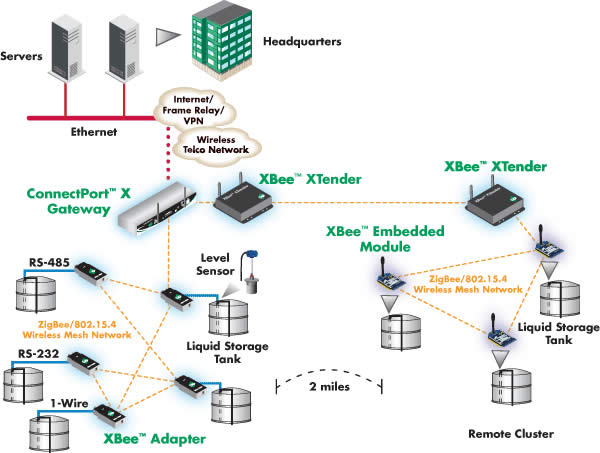

Nadzor rezervoarjev
Rešitev: Senzorji za zaznavanje nivojev blaga v rezervoarjih, se z pomočjo XBee senzorjev povežejo v ZigBee Mesh omrežje. Odčitavanja se preko ConnectPort X prehoda prenašajo direktno v centralo. Prednosti:
|
|||
 |

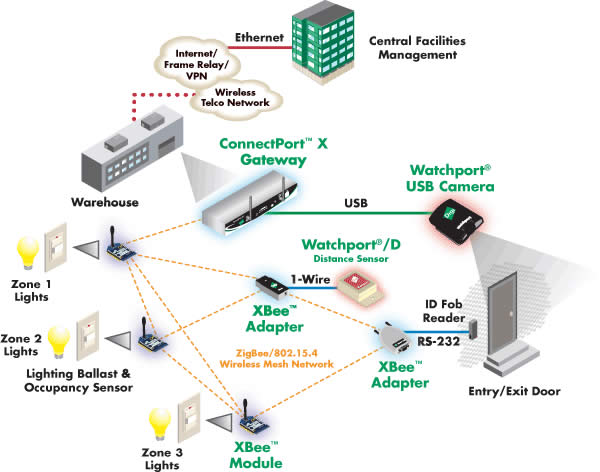

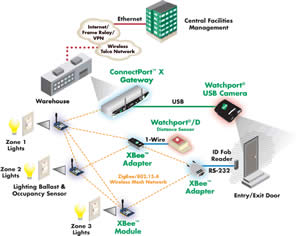

Nadzor in upravljanje stavb
Rešitev: Vsaka posamezna točka razsvetljave se opremi z vgradnim XBee modulom in se preko njega povezuje v ZigBee Mesh omrežje. Prav tako se v Mesh omrežje preko stikov povezujejo vsa vhodna in izhodna vrata. Sistem sestavlja tudi prehod ConnectPortX, ki nudi nadzor nad XBee moduli in vmesniki, a obenem omogoča priključitev WatchPort V3 USB video kamere in WatchPort senzorja prisotnosti. Kamera ob sprožitvi senzorja prisotnosti posname dogajanje na vstopnih točkah v objekt. Preko mobilnega omrežja se vsi dogodki prenašajo v nadzorno okolje v centrali podjetja, kjer teče centralna aplikacija za upravljanje . Prednosti:
|
|||
|
||||
|
|
|
